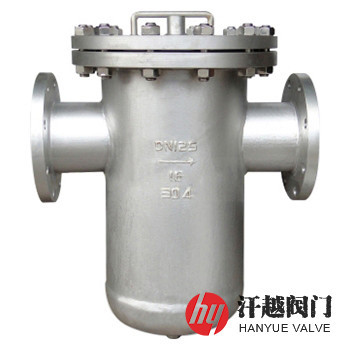

SRBIIF、SRBII4籃式過濾器是一種由殼體、濾筒、法蘭蓋及緊固件等部件組成的直通封頭籃式過濾器，它的殼體包括焊接在筒體上部的法蘭和中部左右兩側處于同一軸線上的物料進出口接管以及下部的橢圓封頭，而斜置的橢圓形濾座擋圈則焊裝在筒體內部，其帶提手的斜口型濾筒套裝在濾座擋圈上，并通過法蘭蓋經螺栓螺母壓緊固定，從而將物料進口和出口分隔開來，使得待過濾介質能先由進料口迅速進入濾筒內經濾框和濾網過濾后，再?gòu)某隽峡诹鞒觥１井a(chǎn)品底部為橢圓封頭，有利于經設置在底端的排污口，將筒體內的污物排放干凈，并可根據用戶安裝需要設計成帶有帶支腿和無支腿兩種。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 筒 體 | 20# | 304 | 304L | 316 | 316L |
2 | 接 管 | 20# | 304 | 304L | 316 | 316L |
3 | 封 頭 | 20# | 304 | 304L | 316 | 316L |
4 | 法 蘭 | A105 | 304 | 304L | 316 | 316L |
5 | 密封墊片 | 聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環) | ||||
6 | 筒 蓋 | Q235B | 304 | 304L | 316 | 316L |
7 | 過 濾 籃 | 304 | 304 | 304L | 316 | 316L |
8 | 螺 柱 | 35CrMo | 304 | 304 | 316 | 316 |
9 | 螺 母 | 30CrMo | 304 | 304 | 316 | 316 |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收 | ||||
法蘭標準 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等 | ||||
檢驗驗收 | SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收 | ||||
過濾精度 | 20μm ~ 16000μm | ||||
公稱壓力 | 公稱直徑 | 尺寸 | B1 | B2 | |||
D1 | L | H1 | H2 | ||||
1.0 ~ 2.5 (Class150) 2.0 | 15 | 76 | 180 | 160 | 260 | R ? | R ? |
20 | 76 | 180 | 160 | 260 | R ? | R ? | |
25 | 76 | 185 | 160 | 260 | R ? | R ? | |
32 | 76 | 200 | 160 | 270 | R ? | R ? | |
40 | 108 | 260 | 170 | 300 | R ? | R ? | |
50 | 108 | 260 | 170 | 300 | R ? | R ? | |
65 | 140 | 330 | 240 | 360 | R ? | R ? | |
80 | 159 | 340 | 250 | 400 | R ? | R ? | |
100 | 219 | 400 | 300 | 470 | R ? | R ? | |
125 | 273 | 480 | 360 | 550 | R ? | R ? | |
150 | 273 | 500 | 420 | 630 | R ? | R ? | |
200 | 325 | 560 | 530 | 780 | R ? | R ? | |
250 | 426 | 660 | 640 | 930 | R ? | R ? | |
300 | 457 | 750 | 840 | 1200 | R ? | R ? | |
350 | 508 | 810 | 920 | 1370 | R ? | R ? | |
400 | 559 | 900 | 950 | 1500 | R 1 | R 1 | |
450 | 630 | 1000 | 1000 | 1700 | R 1 | R 1 | |
500 | 720 | 1080 | 1050 | 1800 | R 1 | R 1 | |
600 | 820 | 1180 | 1200 | 1910 | R 1 | R 1 | |
700 | 920 | 1400 | 1360 | 2100 | R 1 | R 1 | |
800 | 1020 | 1400 | 1500 | 2200 | R 1 | R 1 | |
如果你需訂購我廠管道過濾器產品，咨詢時煩請說明型號、公稱通徑、公稱壓力、殼體材質、濾籃濾網材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，本產品同系列的型號有SRBII4、SRBII5、SRBII6和SRBIIF、SRBIIW、SRBIIS等。
