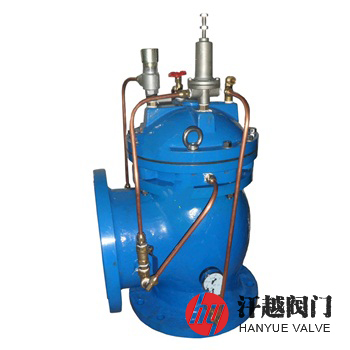

GA6600水擊泄放閥是一種由主閥、高壓水力導閥、針閥、球閥和導管等部件組成水力自動控制系統，高壓無條件開啟泄除水錘的閥門，它通過將過高的壓力排向大氣，來完成這一功能，當系統壓力超出高壓導閥設定值時，導閥將打開，主閥開啟，使系統泄壓，如系統壓力恢復，低于導閥設定值，導閥將自動關閉，主閥也緩慢關上。其操作平衡無振動，具獨特的V型開口閥瓣和差動活塞設計，在任何工作壓力下都能給予可靠的關閉推動力，調節性能優秀，運行平穩，不會產生自身關閉水錘，開閥泄水時響應快速，大孔道高敏感的泄壓導閥響應高壓條件快速開啟主閥，當壓力平息后可快速度關閥。該閥調壓前，先把針閥關閉后再打開半圈，球閥為關閉狀態，其余球閥處于開啟狀態，調壓時，先松開導閥手輪下的鎖緊螺母，然后順時針擰動導閥手輪為增加壓力，反之為降低壓力，調好后，鎖好鎖緊螺母。本產品適合安裝在水泵出口管道上，靠近水擊發生源如止回閥、輸水管超壓點等，用T型三通外接，能無條件泄除高壓水錘，是泵站的安全保護設備，能有效地提高供水管網系統安全可靠性。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 閥 座 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
4 | 閥 瓣 | 2Cr13 | 2Cr13 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
5 | 閥 桿 | 2Cr13 | 2Cr13 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
6 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 活 塞 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
8 | 閥座墊環 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
9 | 彈 簧 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
10 | 高壓導閥 | CF8 | CF8 | CF8 | CF8M | CF3M |
11 | 活 塞 環 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
12 | 導 閥 環 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.0 | 2.5 | 4.0 |
殼體強度試驗壓力(MPa) | 1.5 | 2.4 | 3.0 | 3.75 | 6.0 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.2 | 2.75 | 4.4 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
反應時間 | ≤0.5S (即產生水錘起至閥動作泄水時間不大于0.5秒) | ||||
連接法蘭 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | GB/T 13927-2008、API 598-2016 | ||||
適用介質 | 清水、原水或物理化學性質類似于水的介質 | ||||
工作溫度 | 0℃ ~ 80℃ | ||||
公稱壓力 PN | 公稱尺寸 DN | 尺寸mm | |||||
L | D | K | R | C-f | n-?d | ||
16 | 50 | 143 | 160 | 125 | 100 | 16-3 | 4-18 |
65 | 145 | 180 | 145 | 120 | 18-3 | 4-18 | |
80 | 155 | 195 | 160 | 135 | 20-3 | 8-18 | |
100 | 175 | 215 | 180 | 155 | 20-3 | 8-18 | |
125 | 200 | 245 | 210 | 185 | 22-3 | 8-18 | |
150 | 225 | 280 | 240 | 210 | 24-3 | 8-23 | |
200 | 275 | 335 | 295 | 265 | 26-3 | 12-23 | |
250 | 325 | 405 | 355 | 320 | 30-3 | 12-25 | |
300 | 375 | 460 | 410 | 375 | 30-4 | 12-25 | |
350 | 425 | 520 | 470 | 435 | 34-4 | 16-25 | |
400 | 475 | 580 | 525 | 485 | 36-4 | 16-30 | |
450 | 500 | 640 | 585 | 545 | 40-4 | 20-30 | |
500 | 600 | 705 | 650 | 608 | 44-4 | 20-34 | |
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠水力控制閥產品，咨詢時煩請說明進出口壓力、公稱尺寸、閥體和內件材質以及控制元件要求等以便選型，本產品閥體形式有直通式和角式兩種，常規配置工作溫度不得超過0℃-80℃，如超過此溫度咨詢時請說明，具體詳情請聯系我司銷售技術人員。
